Трансформаторы играют решающую роль в электроэнергетических системах, повышая или понижая напряжение для удовлетворения требований различных приложений. Одним из ключевых параметров при оценке производительности трансформатора является коэффициент трансформации, который представляет собой отношение количества витков первичной обмотки к числу витков вторичной обмотки. Тестер коэффициента трансформации является важным инструментом для точного измерения этого коэффициента. Как надежный поставщик тестеров коэффициента трансформации, мы здесь, чтобы помочь вам безопасно и эффективно подключить тестер коэффициента трансформации к трансформатору.
Понимание основ

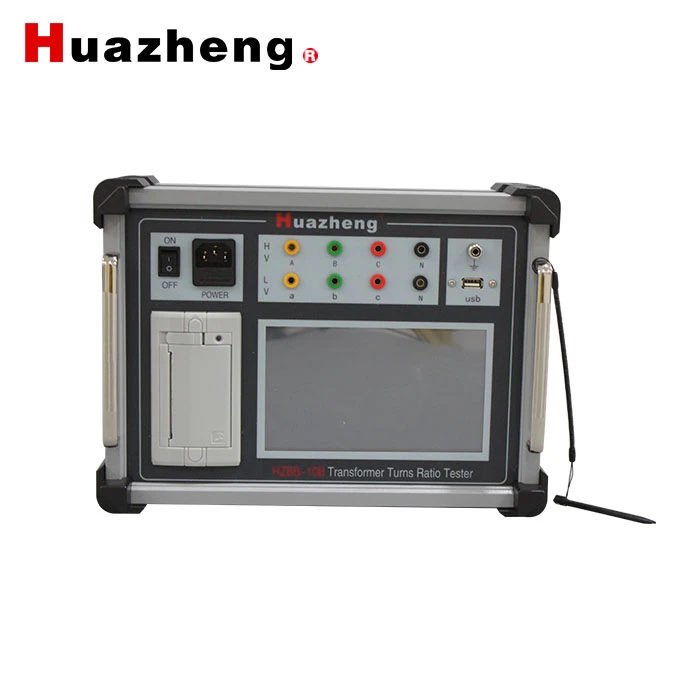

Прежде чем углубиться в процесс подключения, давайте кратко разберемся в назначении тестера коэффициента трансформации. Этот прибор предназначен для измерения коэффициента трансформации трансформатора в различных условиях, включая холостой ход. Он также может обнаружить неисправные обмотки, неправильные настройки ответвлений и другие проблемы, которые могут повлиять на работу трансформатора. Наша компания предлагает широкий выбор высококачественных тестеров коэффициента трансформации, таких какHZBB - 10B - I Ручной тестер коэффициента трансформации трансформатора TTR,HZBB - Прибор для измерения коэффициента трансформации трансформатора 10А,HZTTR80A TTR 3-фазный трансформаторный коэффициент,HZBB - 10A - I Ручное оборудование для испытания коэффициента поворотов трансформатора, иHZBB - Автоматический измеритель коэффициента трансформации трансформатора TTR 10B.
Подготовка к подключению
- Безопасность превыше всего: Перед началом процесса подключения всегда проверяйте, что трансформатор обесточен. Используйте соответствующие средства индивидуальной защиты (СИЗ), такие как изолирующие перчатки и защитные очки.
- Осмотрите тестер: Проверить с помощью тестера передаточного числа оборотов на наличие видимых повреждений. Убедитесь, что шнур питания, измерительные провода и все разъемы находятся в хорошем состоянии.
- Поймите трансформатор: Ознакомьтесь со спецификациями трансформатора, включая количество обмоток, номинальное напряжение и настройки ответвлений. Эта информация поможет вам выбрать подходящий режим проверки на тестере коэффициента трансформации.
Подключение тестера передаточного числа оборотов
Однофазные трансформаторы
- Определите обмотки: Однофазный трансформатор имеет две обмотки: первичную и вторичную. Первичная обмотка обычно подключается к стороне более высокого напряжения, а вторичная – к стороне более низкого напряжения.
- Подключите тестовые провода:
- Первичная обмотка: Подсоединить положительный (+) измерительный провод тестера коэффициента трансформации к положительной клемме первичной обмотки. Подсоедините отрицательный (-) измерительный провод к отрицательной клемме первичной обмотки.
- Вторичная обмотка: Аналогичным образом подсоедините положительный измерительный провод тестера к положительной клемме вторичной обмотки, а отрицательный измерительный провод к отрицательной клемме.
- Включите тестер: После того, как соединения надежны, включите тестер коэффициента трансформации. Следуйте инструкциям производителя, чтобы выбрать подходящий режим испытаний для однофазных трансформаторов.
Трехфазные трансформаторы
- Понимание конфигурации обмотки: Трехфазные трансформаторы могут иметь различную конфигурацию обмоток, например треугольник-треугольник, треугольник-звезда или звезда-звезда. Определите конфигурацию тестируемого трансформатора.
- Подключите тестовые провода:
- Первичная обмотка: К каждой фазе первичной обмотки (A, B и C) подсоедините соответствующие измерительные провода от измерителя коэффициента трансформации. Обязательно используйте правильную цветовую маркировку, если таковая имеется.
- Вторичная обмотка: Аналогично подсоедините измерительные провода к каждой фазе вторичной обмотки. Убедитесь, что соединения прочны и надежны.
- Выберите тестовый режим: На измерителе коэффициента трансформации выберите трехфазный режим проверки, соответствующий конфигурации обмотки трансформатора.
Тестирование и устранение неполадок
- Выполните тест: После подключения тестера и выбора соответствующего режима запустите тест. Тестер коэффициента трансформации измеряет напряжение на первичной и вторичной обмотках и рассчитывает коэффициент трансформации.
- Проверьте результаты: Сравните измеренный коэффициент трансформации с номинальным коэффициентом трансформации трансформатора. Если измеренное значение значительно отклоняется от номинального значения, это может указывать на проблему с трансформатором, например, на короткое замыкание обмотки или неправильную настройку ответвления.
- Устранение проблем с подключением: Если тестер показывает ошибку или противоречивый результат, проверьте соединения. Убедитесь, что измерительные провода правильно подключены к правильным клеммам и что соединение не нарушено.
Посттестовые процедуры
- Выключите тестер: После завершения проверки выключите тестер коэффициента трансформации.
- Отсоедините тестовые провода: Осторожно отсоединить измерительные провода от клемм трансформатора.
- Документируйте результаты: Запишите измеренное передаточное отношение, условия испытаний и любые наблюдения. Эта документация может быть полезна для дальнейшего использования и для оценки производительности трансформатора с течением времени.
Почему стоит выбрать наши тестеры коэффициента поворота
Являясь ведущим поставщиком тестеров коэффициента трансформации, мы предлагаем ряд продуктов, известных своей высокой точностью, надежностью и простотой использования. Наши тестеры предназначены для удовлетворения потребностей различных отраслей промышленности, от производства электроэнергии до распределения. Они оснащены расширенными функциями, такими как автоматическое измерение, хранение данных и интуитивно понятный пользовательский интерфейс.
Независимо от того, тестируете ли вы однофазные или трехфазные трансформаторы, наши тестеры коэффициента трансформации могут предоставить вам точные и надежные результаты. Наши продукты также сопровождаются отличной поддержкой клиентов, гарантирующей, что вы получите необходимую помощь, когда у вас возникнут какие-либо проблемы.
Свяжитесь с нами для покупки и консультации
Если вы ищете высококачественный тестер коэффициента трансформации или вам нужна дополнительная информация о нашей продукции, мы рекомендуем вам связаться с нами. Наша команда экспертов готова помочь вам выбрать тестер, соответствующий вашим конкретным требованиям. Мы также можем предоставить вам подробные характеристики продукта, цены и послепродажную поддержку.
Ссылки
- Стандарт IEEE на процедуры испытаний погружных распределительных, силовых и регулирующих трансформаторов (IEEE C57.12.90)
- IEC 60076-1: Силовые трансформаторы. Часть 1: Общие положения.
