В динамичной ситуации в электроэнергетической инфраструктуре целостность изоляционных материалов кабелей является краеугольным камнем надежной передачи и распределения электроэнергии. Будучи ведущим поставщиком устройств для обнаружения повреждений кабелей, я своими глазами видел сложное взаимодействие между устройствами для обнаружения повреждений кабелей и изоляционными материалами кабелей. Это взаимодействие имеет решающее значение не только для точного обнаружения неисправностей, но и для обеспечения долгосрочной стабильности и безопасности электрических систем.
Общие сведения о изоляционных материалах кабеля
Изоляционные материалы кабеля служат защитным барьером между проводящей жилой кабеля и окружающей средой. Они предназначены для предотвращения электрических утечек, коротких замыканий и повреждений от внешних факторов, таких как влага, тепло и механическое воздействие. Обычные изоляционные материалы включают сшитый полиэтилен (XLPE), этиленпропиленовый каучук (EPR) и поливинилхлорид (ПВХ).
Сшитый полиэтилен широко используется в силовых кабелях высокого напряжения благодаря своим превосходным электрическим свойствам, высокой термической стойкости и механической прочности. С другой стороны, EPR обеспечивает хорошую гибкость и устойчивость к факторам окружающей среды, что делает его подходящим для применений, где кабели необходимо сгибать или прокладывать в суровых условиях. ПВХ — экономически эффективный вариант для низковольтных кабелей, обеспечивающий базовую изоляцию и механическую защиту.
Как работают средства обнаружения повреждений кабеля
Локаторы повреждений кабеля — это сложные устройства, предназначенные для выявления и локализации повреждений в электрических кабелях. Они работают на основе различных принципов, включая рефлектометрию во временной области (TDR), отражение дуги и пробой напряжения.
TDR — широко используемый метод обнаружения повреждений кабеля. Он работает, посылая импульс электрической энергии по кабелю. Когда импульс сталкивается с неисправностью, например обрывом или коротким замыканием, часть импульса отражается обратно к источнику. Измеряя время, необходимое для возвращения отраженного импульса, и характеристики отражения, локатор повреждения может рассчитать расстояние до места повреждения.
Отражение дуги — еще один метод, используемый в детекторах повреждений кабеля. В этом методе на кабель подается импульс высокого напряжения для создания дуги в месте повреждения. Затем локатор повреждения обнаруживает отраженные волны от дуги, чтобы определить положение повреждения.
Методы пробоя напряжения используются для обнаружения повреждений в кабелях высокого напряжения. К кабелю подается испытательное напряжение высокого напряжения до тех пор, пока не произойдет разрушение изоляции в месте повреждения. Затем локатор неисправностей использует различные методы для определения точного места поломки.
Взаимодействие между устройствами обнаружения повреждений кабеля и изоляционными материалами
Взаимодействие между детекторами повреждений кабеля и изоляционными материалами сложное и многогранное. На работу дефектоскопа могут существенно влиять тип, состояние и свойства изоляционного материала.
Электрические свойства
Электрические свойства изоляционного материала, такие как диэлектрическая проницаемость и проводимость, могут влиять на распространение электрических импульсов в кабеле. Например, высокая диэлектрическая проницаемость может замедлить скорость электрического импульса, что может привести к ошибкам в расчетах места повреждения. Кроме того, если изоляционный материал имеет высокую проводимость из-за влаги или загрязнения, это может привести к более быстрому рассеиванию электрического импульса, что снижает точность обнаружения неисправностей.
Механическая целостность
Механическая целостность изоляционного материала также имеет решающее значение для точного определения места повреждения. Если изоляция повреждена или ухудшена, она может создавать ложные отражения или мешать нормальному распространению электрических импульсов. Например, трещины или пустоты в изоляции могут вызвать частичные разряды, которые могут быть ошибочно интерпретированы прибором для обнаружения повреждений кабеля как неисправность.
Факторы температуры и окружающей среды
Факторы температуры и окружающей среды могут оказывать существенное влияние как на изоляционный материал, так и на устройство обнаружения повреждений кабеля. Высокие температуры могут привести к расширению изоляционного материала и повышению его проводимости, а низкие температуры могут сделать его хрупким и склонным к растрескиванию. Факторы окружающей среды, такие как влага, химические вещества и УФ-излучение, также могут со временем разрушать изоляционный материал, влияя на его электрические и механические свойства. Кроме того, экстремальные температуры могут повлиять на работу самого устройства обнаружения повреждений кабеля, например, на точность его датчиков и электроники.
Наши продукты и их адаптируемость
Как поставщик средств обнаружения повреждений кабеля, мы предлагаем ряд передовых продуктов, предназначенных для эффективной работы с различными типами изоляционных материалов кабелей.

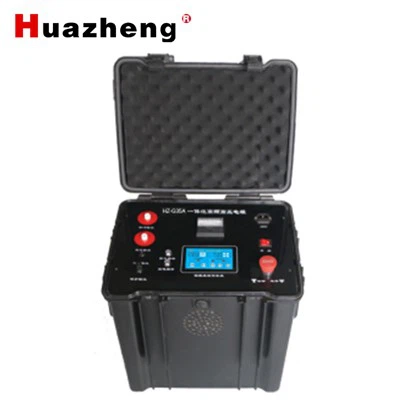

HZ - G35A Интегрированный высокочастотный источник питания высокого напряженияэто современное устройство, сочетающее в себе возможности работы с высокой частотой и высоким напряжением. Он может генерировать мощные электрические импульсы, которые могут проникать через различные изоляционные материалы, что делает его пригодным для обнаружения неисправностей как в высоковольтных, так и в низковольтных кабелях. Передовая технология обработки сигналов этого устройства также может компенсировать влияние различных свойств изоляции, обеспечивая точное определение места повреждения даже в сложных условиях.
HZA40 Автомобиль — установленная система определения места повреждения силового кабеляспециально разработан для мобильных приложений. Он может быстро и точно обнаруживать повреждения в силовых кабелях на большие расстояния, независимо от типа используемого изоляционного материала. Система оснащена современными датчиками и программным обеспечением, которые могут адаптироваться к различным условиям кабельной среды и условиям изоляции, обеспечивая надежные результаты определения места повреждения.
HZ - A50 220 кВ Детектор повреждения высоковольтного кабеля троллейного типапредставляет собой высокопроизводительное устройство для обнаружения повреждений в высоковольтных кабелях. Он выдерживает высокое напряжение и предназначен для работы с сшитым полиэтиленом и другими высококачественными изоляционными материалами, обычно используемыми в кабелях на напряжение 220 кВ. Конструкция тележки обеспечивает легкое перемещение вдоль кабеля, что позволяет эффективно обнаруживать повреждения.
Важность совместимости
Обеспечение совместимости между устройствами обнаружения повреждений кабеля и изоляционными материалами имеет первостепенное значение. Несовместимые комбинации могут привести к неточному обнаружению неисправностей, ложным срабатываниям сигнализации и даже к повреждению кабеля или самого устройства обнаружения повреждений.
При выборе устройства для определения места повреждения кабеля важно учитывать тип изоляционного материала, используемого в кабеле. Например, если в кабеле используется изоляция из сшитого полиэтилена, следует выбрать детектор повреждения, оптимизированный для материалов, работающих под высоким напряжением и с высокой диэлектрической проницаемостью. Аналогичным образом, для кабелей с изоляцией из ПВХ требуется детектор повреждений, который может эффективно работать с низковольтными и относительно проводящими материалами.
Заключение
Взаимодействие между устройствами обнаружения повреждений кабеля и изоляционными материалами кабеля является важнейшим аспектом технического обслуживания электрического кабеля и обнаружения неисправностей. Понимание свойств различных изоляционных материалов и того, как они взаимодействуют с приборами для определения места повреждения, необходимо для точного и надежного определения места повреждения.
Как поставщик средств обнаружения повреждений кабеля, мы стремимся предоставлять высококачественную продукцию, которая может эффективно взаимодействовать с различными изоляционными материалами кабеля. Наши усовершенствованные средства обнаружения повреждений предназначены для решения проблем, связанных с различными свойствами изоляции и условиями окружающей среды, обеспечивая безопасность и надежность электрических систем.
Если вам нужен надежный детектор повреждений кабеля для вашей электрической инфраструктуры, мы приглашаем вас связаться с нами для закупки и дальнейшего обсуждения. Наша команда экспертов готова помочь вам в выборе наиболее подходящего продукта для ваших конкретных требований.
Ссылки
- Блэкберн, Дж. Л. (1993). Релейная защита: принципы и применение. Марсель Деккер.
- Гровер, ФРВ (1973). Расчеты индуктивности: рабочие формулы и таблицы. Дуврские публикации.
- Неер, Дж. Х., и МакГрат, М. Х. (1957). Расчет превышения температуры и нагрузочной способности кабельных систем. AIEE Transactions, 76(3), 752–772.
