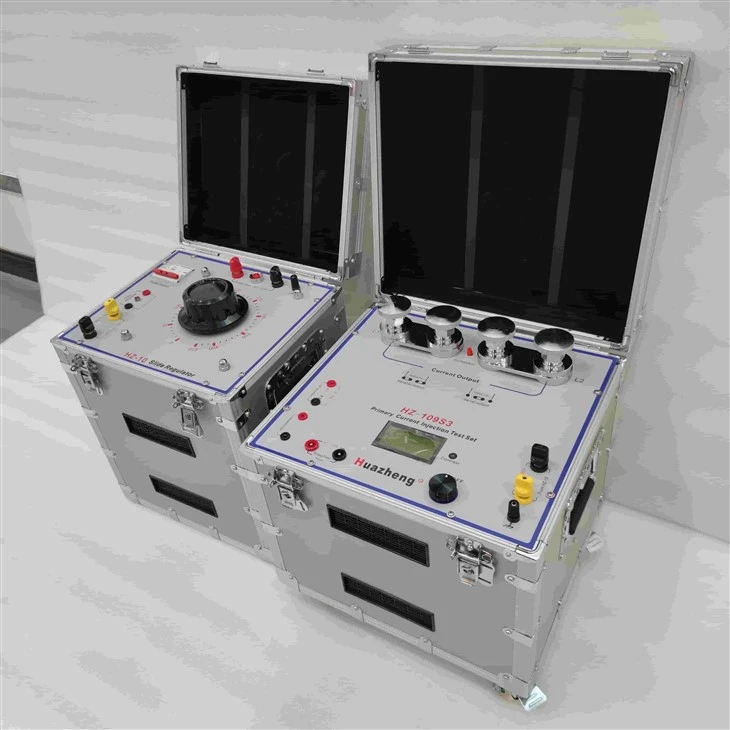

Тестер первичного тока автоматического выключателя 3000А
HZ-109S3 3000A Тестер подачи первичного тока автоматического выключателя
I. Обзор
Генератор сильного тока HZ-109S3 (380 В) использует технологию выходного сигнала, управляемую чипом ARM-, и тороидальный трансформатор высокой мощности, оснащенный амперметром на жидкокристаллическом дисплее (ЖК-дисплей), который одновременно показывает первичный и вторичный токи, а также коэффициент трансформации. Размещенный в корпусе из алюминиевого сплава с панелью ПК, он имеет эстетичный внешний вид, высокую выходную мощность, компактные размеры и легкий вес. Он в первую очередь подходит для применений в энергосистемах, требующих испытаний на большие токи, таких как испытание коэффициента трансформации трансформатора тока и испытание сопротивления контактов.
II. Основные характеристики производительности
2.1 Входная мощность: переменный ток: две-фазы, 380 В, 50 А, 50 Гц;
2.2 Выходной ток: переменный ток: 3000 А·5 В или 1500 А·10 В;
2.2 Цифровой ЖК-дисплей, одновременно показывающий первичные и вторичные токи, а также коэффициент трансформации;
Диапазон первичного тока: 0–3500 А, разрешение: 0,1 А;
Диапазон вторичного тока: 0–6 А, разрешение: 0,001 А;
2.3 Точность: истинное среднеквадратичное значение (0,3 % от показания + 0.2 % от полной шкалы);
2.4 Размеры: Основной блок: 380×350×(360+70) мм;
Внешний регулятор напряжения: 340×290×430 мм;
2,5 Вес: основной блок 65 кг, внешний регулятор напряжения 45 кг.
Товарная накладная
|
Нет. |
Элемент |
Кол-во |
|
1 |
Основной блок сильноточного генератора HZ-109S3 (220 В) |
1 |
|
2 |
Контактный регулятор напряжения HZ-10 |
1 |
|
3 |
Сильноточный испытательный кабель-кабель |
6 |
|
4 |
Кабельная коробка |
2 |
|
5 |
Специальный входной кабель питания (8 мм2–2,0 м) |
2 |
|
6 |
Специальный соединительный кабель для регулятора напряжения и основного блока (8 мм2–1,0 м) |
2 |
|
7 |
Специальный двух-жильный кабель в оболочке для рабочего источника питания (2×1,2 мм2–2 м) |
1 |
|
8 |
Двух-жильный кабель в оболочке (2×1,2 мм2–5 м) |
2 |
|
9 |
Прозрачный заземляющий кабель (2,5 мм2-1 м, 2 м) |
По одному каждому |
|
10 |
Соединительные вкладки (8 мм) |
3 |
|
11 |
Специальные зажимы (10 мм) |
5 |
|
12 |
Руководство пользователя |
1 |
|
13 |
Гарантийный талон |
1 |
