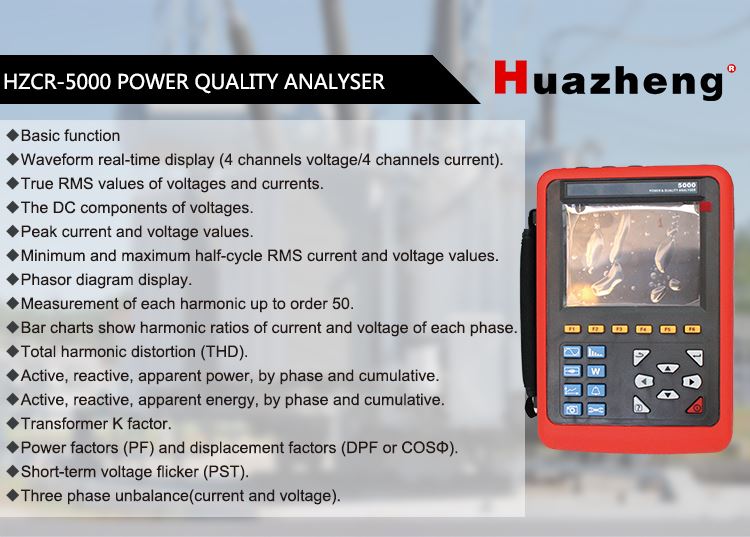

HZCR-5000 Трехфазный электрический цифровой анализатор качества электроэнергии
Введение в продукт
Трехфазный цифровой анализатор качества электроэнергии представляет собой специальный портативный продукт для мониторинга и анализа качества работы электросети. Наше устройство использует двухпроцессорную архитектуру DSP и ARM, DSP для сбора данных и обработки алгоритмов, ARM для протокола связи и обработки человеко-машинного интерфейса. Сбор аналогового сигнала осуществляется с помощью двух устройств ADI AD7655. Трехфазный цифровой анализатор качества электроэнергии может обеспечить гармонический анализ и анализ качества электроэнергии в работе электропитания, а также может контролировать сбор данных о работе электросети в течение длительного времени.
Функции
Трехфазный электрический цифровой анализатор качества электроэнергии, предоставляемый нашей компанией, хорошо продается во всем мире с его отличным качеством и разумной ценой. Он имеет максимальную частоту дискретизации 1 MSPS, что обеспечивает точность канала и целостность информации. Резкие подъемы и падения в переходных формах сигналов и прерывания в переходных формах сигналов могут быть обнаружены более точно. Кроме того, счетчик использует сенсорный экран, чтобы сделать работу проще и удобнее. И это модульная конструкция с разумной конструкцией и надежной эксплуатацией.
Общие данные
Электропитание | Перезаряжаемый литий-ионный аккумулятор 9,6 В, резервное зарядное устройство. |
Индикатор батареи | Символ батареи показывает энергию сброса. Когда напряжение слишком низкое, автоматическое отключение через 1 минуту. |
Энергопотребление | Потребляемый ток нормального теста 490 мА, непрерывная работа в течение 8 часов. |
Размер зажима | 10A малый острый ток зажим: 7,5 мм×13 мм; |
Количество каналов | 4U/4I. |
Фазовое напряжение | 1,0 В ~ 2000 В. |
Фазо-нейтральное напряжение | 1,0 В ~ 1000 В. |
Текущий | Токовый зажим: 10 мА ~ 10,0 А; |
Частота | 40 Гц ~ 70 Гц. |
Параметры электроэнергии | W, VA, Var, PF, DPF, cosφ, tanφ. |
Энергетические параметры | Wh, Varh, Vah. |
Гармонический | Заказ 0~50. |
Суммарные гармонические искажения | Закажите 0 ~50, каждый этап. |
Количество переходных записей | 150 комплектов. |
Мерцание напряжения | Да. |
Режим запуска тока | Да, 100 секунд. |
3 фазы дисбаланса | Да. |
Запись | 300 дней (одновременная запись 20 параметров, запись одного пункта каждые 5 секунд). |
Минимальное/максимальное записанное значение | Измерение максимальных и минимальных значений за определенный период времени. |
Тревога | 40 различных типов выбора параметров, 12 800 комплектов журналов тревоги. |
Пик | Да. |
Отображение фазорной диаграммы | Автоматически. |
Емкость моментальных снимков | 60. |
Язык меню | Английский |
Коммуникация | Порт USB. |
Автоматическое отключение | Когда инициируется тревожная кампания или поиск переходных процессов, захват пускового тока или запись тренда ожидают или находятся в процессе выполнения, устройство не отключается автоматически. |
В других тестовых режимах 15 минут без нажатий клавиш, автоматическое выключение после подсказки 1 минута. | |
Функция подсветки | Да, подходит для использования в ночное и темное место. |
Длина испытательного провода напряжения | 3м. |
Длина провода датчика тока | 2м. |
Входное сопротивление | Входное сопротивление испытательного напряжения: 1 МОм. |
Выдерживаемое напряжение | Выдерживайте синусоидальное напряжение переменного тока 3700 В / 50 Гц в течение 1 минуты между проводкой прибора и оболочкой. |
Изоляция | Между проводкой прибора и оболочкой ≥10 МОм. |
Структура | Двойная изоляция, с изоляционной вибростойкой оболочкой. |
Правила безопасного использования | IEC 61010 1000V Cat III/ 600V CAT IV, IEC61010-031, IEC61326, Степень загрязнения: 2. |
Трехфазный цифровой анализатор качества электроэнергии
Упаковочный лист
Нет. | GmjItem | Количество |
1 | Главный двигатель | 1 |
2 | Адаптер питания | 1 |
3 | Токоизмерительные клещи 10А | 4 |
4 | Токоизмерительные клещи 100А | 4 |
5 | Токоизмерительные клещи 1000A | 4 |
6 | Токоизмерительные клещи 3000A | 4 |
7 | Интегратор | 4 |
8 | литиевая батарея | 4 |
9 | Тестовая линия (1 красный 1зеленый 1 желтый 1 синий 1 черный) | 5 |
10 | USB-кабель для передачи данных | 1 |
11 | Испытательный зонд | 5 |
12 | Клипы для аллигаторов | 5 |
13 | Диск с программным обеспечением | 1 |
