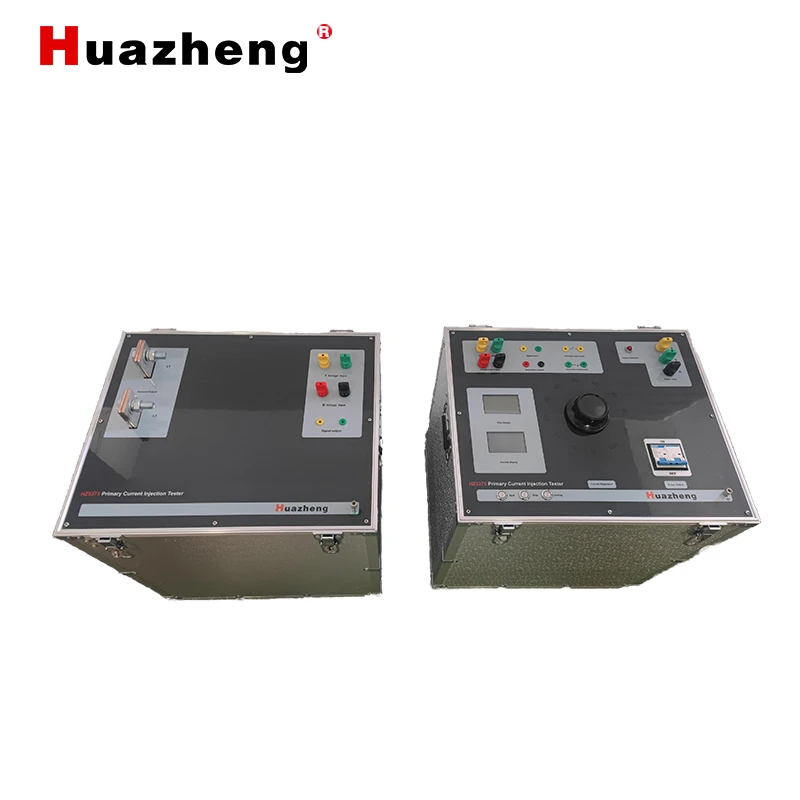

HZ 5376 6000 Система испытаний на ток первичной инъекции

1. Обзор
Высокий ток -генератор HZ5376 (далее именуемый в дальнейшем, который называется текущим бустером), является инструментом тестирования, независимо разработанным нашей компанией. Это устройство объединяет преимущества аналогичных внутренних и международных продуктов и использует технологию ЧПУ с сильными анти - возможностями помех. По сравнению с предыдущими поколениями, он используетlow - power, high - емкостьрегулируемый автотрансформатор и трансформатор тока сHigh - Проницаемость железной ядро, обеспечивая значительные преимущества, такие какВысокая выходная мощность, компактный размер и легкий дизайн.

Этот ток -бустер в основном используется для калибровки тепловых реле, защитников двигателей, контакторов, выключателей, воздушных переключателей, распределительных шкафов и защитных панелей. Он также применяется в тестирующих проектах, таких как первичные тесты коэффициента защиты шин и различные тесты трансформатора тока. Широко используется в участках исследований и разработок, производства и электрических испытаний в рамках электростанций, железных дорог, нефтехимической, металлургической и горнодобывающей промышленности.

2. Основные функции

High - текущий выход:Мгновенный диапазон выходного тока: 0-6000a.

Умное время:Таймер автоматически останавливается при прерывании тока.

Синхронное тестирование:Способен к синхронному тестированию времени оборудования.

Признание контакта:Автоматически идентифицирует нормально открытые (нет) / обычно закрытые (NC) контакты.

Серии тестирования:Позволяет одновременно подключить несколько калибровочных устройств для повышения эффективности работы.

3. Особенности производительности

Высокая точность измерения:Точность измерения лучше, чем класс 0.5. Первичные/вторичные значения тока отображаются напрямую, что облегчает наблюдение и запись во время экспериментов.

Высокая плотность мощности:Высокая мощность, компактный размер (только 30-70% аналогичных продуктов), легкий иСильная грузоподъемность, обеспечение легкой переносимости.

Верхняя форма волны выходного сигнала:Выходной ток является стандартной синусоидальной волной с низким коэффициентом пульсации (<0.3%), meeting and exceeding power system standards.

Высокая стабильность:Стабильность тока меньше или равна 0,2%, низкое искажение формы волны (это меньше или равна 1%).

Надежная защита:Оснащен функциями защиты от перегрузки и переоснащения.

Надежный дизайн:Рациональный структурный дизайн; Повышение температуры емкости (30 минут - 24 HRS) настроено для Long - термин рабочей температуры.

Пользователь - дружественный дизайн:Особенности эстетически приятной ПВХ панели.

4. Ключевые операционные точки

Проверка проводки:После завершения проводки тщательно перепроверьте, чтобы обеспечить правильность и хороший контакт.

Безопасность сначала:Если при тестировании возникают аномалии, такие как Arcing или отсутствие дисплея после запуска, возникаютнемедленно отключить питаниеи перепроверьте проводку.

Критическая петля: Текущие выходные клеммы должны образовать закрытый цикл; В противном случае устройство не будет выводить ток.

Спецификация кабеля:Оснащен выходными проводами; Внешние выходные выводы должны быть выбраны в соответствии с10А/мм²(Стандартная конфигурация включает в себя два 1-метровых тестовых лидеров).

5. Технические спецификации
