Требования к заземлению тестера трансформаторов очень важны для обеспечения точности результатов испытаний и, что более важно, для обеспечения безопасности всех. Как поставщик тестеров трансформаторов, я воочию убедился, насколько важно правильное заземление в мире электрических испытаний.
Давайте сначала поговорим о том, почему заземление имеет большое значение. Тестер трансформаторов используется для измерения различных электрических параметров трансформаторов, таких как сопротивление обмотки, диэлектрические потери и т. д. Если тестер заземлен неправильно, это может привести к неточным показаниям. Например, электрические помехи могут мешать измерениям, создавая впечатление, что есть проблема с трансформатором, хотя на самом деле это не так. А с точки зрения безопасности, без надлежащего заземления существует риск поражения электрическим током операторов.
Основы заземления тестеров трансформаторов
Первым шагом при заземлении тестера трансформатора является подключение его к надежному источнику заземления. Обычно это означает заземляющий стержень, вбитый в землю. Заземляющий стержень должен быть изготовлен из проводящего материала, например меди, и закопан достаточно глубоко, чтобы обеспечить хорошее соединение с землей. В большинстве случаев рекомендуется глубина не менее 8 футов.
Заземляющий провод, соединяющий тестер с заземляющим стержнем, должен быть достаточно толстым, чтобы выдерживать электрический ток. Обычный размер этого провода — 6 AWG (американский калибр проводов). Это гарантирует, что провод может безопасно проводить любой ток повреждения на землю без перегрева.
Заземление для различных типов тестеров трансформаторов
Мы предлагаем несколько различных типов тестеров трансформаторов, каждый из которых имеет свои собственные требования к заземлению.
HZ - 3150A 50A Набор для испытания сопротивления обмоток трансформатора постоянного тока
HZ - 3150A 50A Набор для испытания сопротивления обмоток трансформатора постоянного токаиспользуется для измерения сопротивления обмоток трансформатора постоянному току. Для этого тестера важно иметь надежное заземление. Измерительные провода должны быть надлежащим образом изолированы, а заземляющий провод должен быть подключен непосредственно к заземляющей клемме тестера. Это помогает устранить любые электрические помехи и обеспечивает точные измерения сопротивления.

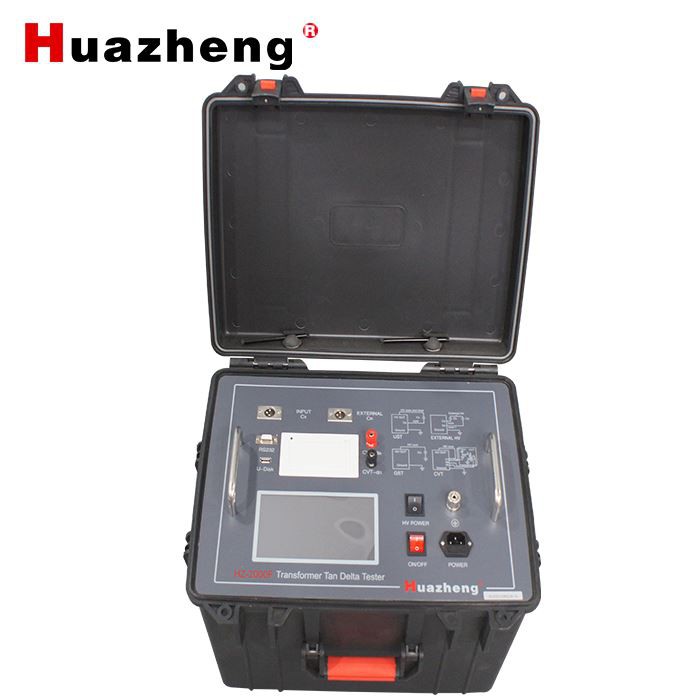

HZ - Машина для испытания диэлектрических потерь Tan Delta трансформатора 2000F
HZ - Машина для испытания диэлектрических потерь Tan Delta трансформатора 2000Fиспользуется для измерения диэлектрических потерь трансформаторов. Этот тип теста очень чувствителен к электрическим помехам, поэтому правильное заземление имеет решающее значение. Тестер следует разместить на непроводящей поверхности, а заземляющий провод подключить к специальной точке заземления. Это помогает снизить риск помех от внешних электрических источников.
HZ - 2000B Тестовый комплект для автоматического трансформатора Tan Delta
HZ - 2000B Тестовый комплект для автоматического трансформатора Tan Deltaаналогичен HZ-2000F, но с некоторыми дополнительными функциями. Для этого комплекта требования к заземлению аналогичны. Измерительные провода следует располагать вдали от других электрических кабелей во избежание помех. Заземляющий провод следует регулярно проверять, чтобы убедиться, что он в хорошем состоянии и правильно подключен.
Заземление в различных средах
Требования к заземлению также могут различаться в зависимости от среды, в которой используется тестер трансформаторов. На заводе или в промышленном помещении может существовать центральная система заземления, к которой можно подключить тестер. Однако в удаленном месте может потребоваться установка отдельного заземляющего стержня.
В зонах с высокой влажностью или коррозионными условиями заземляющий стержень и провод, возможно, потребуется защитить от коррозии. Это можно сделать, используя защитное покрытие или выбрав для заземляющих элементов более устойчивый к коррозии материал.
Советы по правильному заземлению
- Регулярные проверки: Регулярно проверяйте заземляющий провод и соединения на наличие признаков повреждения или коррозии. Поврежденный заземляющий провод может поставить под угрозу безопасность и точность тестера.
- Используйте правильные инструменты: Обязательно используйте правильные инструменты для установки и обслуживания системы заземления. Сюда входит соответствующий привод заземляющего стержня и инструмент для зачистки проводов для подсоединения заземляющего провода.
- Следуйте местным нормам: В разных регионах могут действовать разные электрические нормы и правила относительно заземления. Обязательно соблюдайте эти правила, чтобы обеспечить их соответствие и безопасность.
Заключение
Правильное заземление является обязательным условием для любого тестера трансформаторов. Это не только обеспечивает точные результаты испытаний, но и защищает операторов от опасности поражения электрическим током. Как поставщик, мы стремимся предоставлять высококачественные тестеры трансформаторов и помогать нашим клиентам понять важность правильного заземления.
Если вы ищете тестер трансформатора или у вас есть какие-либо вопросы о требованиях к заземлению, свяжитесь с нами. Мы здесь, чтобы помочь вам со всеми вашими потребностями в тестировании трансформаторов и предоставить более подробную информацию о требованиях к заземлению для нашей продукции.
